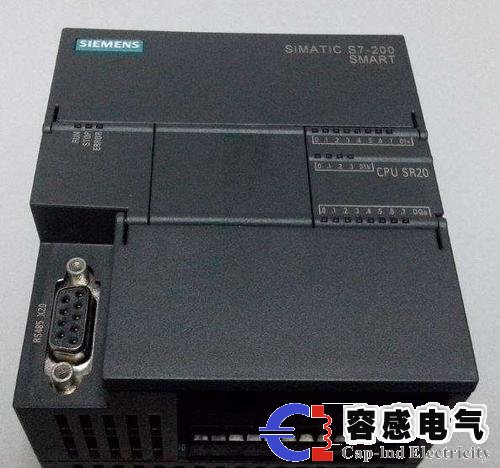

西門子6ES7 288-1SR20-0AA0 PLC系統內部干擾

　　主要由管理系統企業內部控制元器件及電路間的相互電磁輻射(electromagnetic radiation)作用產生，如邏輯電路可以相互輻射問題及其對模擬電路(Analog circuit)的影響，模擬地與邏輯地的相互關系影響及元器件間的相互不匹配使用等，這都屬于 PLC 制造廠對系統通過內部信息進行研究電磁兼容設計的內容，比較復雜，作為一種應用服務部門是無法得到改變，可不必過多考慮，但要選擇方面具有相對較多應用實績或經過考驗的系統。

　　抗干擾設計在PLC控制系統工程應用中的應用

　　為了避免或減少工業電磁環境中的內部和外部電磁干擾，必須從設計階段開始就采取三項措施: 抑制干擾源; 提高設備和系統的抗干擾能力，這三點是鎮壓電磁干擾的基本原則。

　　PLC控制系統的抗干擾是一項系統工程，要求制造單位設計生產抗干擾能力強的產品，并依靠用戶部門對工程設計、安裝、施工、運行維護的綜合考慮，結合現有條件進行綜合設計，以保證系統的電磁兼容性和運行可靠性，具體項目的抗干擾設計應著重于以下兩個方面。

  設備選型

　　在設備的選擇上，首先要選擇抗干擾能力強的產品，包括電磁兼容，特別是抗干擾能力強的產品，如浮動技術和隔離性能好的PLC;其次要了解廠家給出的抗干擾指標，如常用模擬量控制比、差分模擬量控制比、耐壓能力、允許在高頻電場強度和磁場強度環境下工作;此外，還應檢查其在類似工作中的應用性能。

　　在選擇國外進口時要注意，我國采用交流220V電網系統，而歐美是110V電網，由于我國電網電阻大，零點位置漂移大，地位變化大，工業企業現場電磁干擾至少比歐美高4倍，系統抗干擾性能要求更高，在國外可以正常工作的PLC產品在國內工業中未必能可靠運行，即采用國外產品，根據我國標準合理選擇。

　　綜合抗干擾設計

　　主要考慮來自制度外部的若干抑制措施,主要內容包括: 屏蔽 plc 系統和外部引線，防止電磁干擾受到空間輻射; 隔離和過濾外部引線，特別是主要電力電纜，并將它們分層布置，防止導電電磁干擾通過外部引線; 正確設計接地點和接地裝置，改善接地系統。另外，系統的安全性和可靠性還有待于通過軟件手段進一步提高。

　　主要抗干擾措施

　　采用隔離電源抑制電網引入的干擾

　　在可編程控制器控制系統中，電源占有非常重要的地位。電網干擾主要通過可編程控制器系統的電源、變送器電源和與可編程控制器系統直接電氣連接的儀表電源耦合到可編程控制器控制系統中，現在，對于西門子PLC系統的電源，
總結：以上內容就是小編為大家介紹的西門子6ES7 288-1SR20-0AA0 PLC系統內部干擾，本公司是西門子plc代理商，如果您有這方面的任何需求，歡迎大家咨詢?nèi)莞须姎猓覀儗⒔o您真誠的服務。
